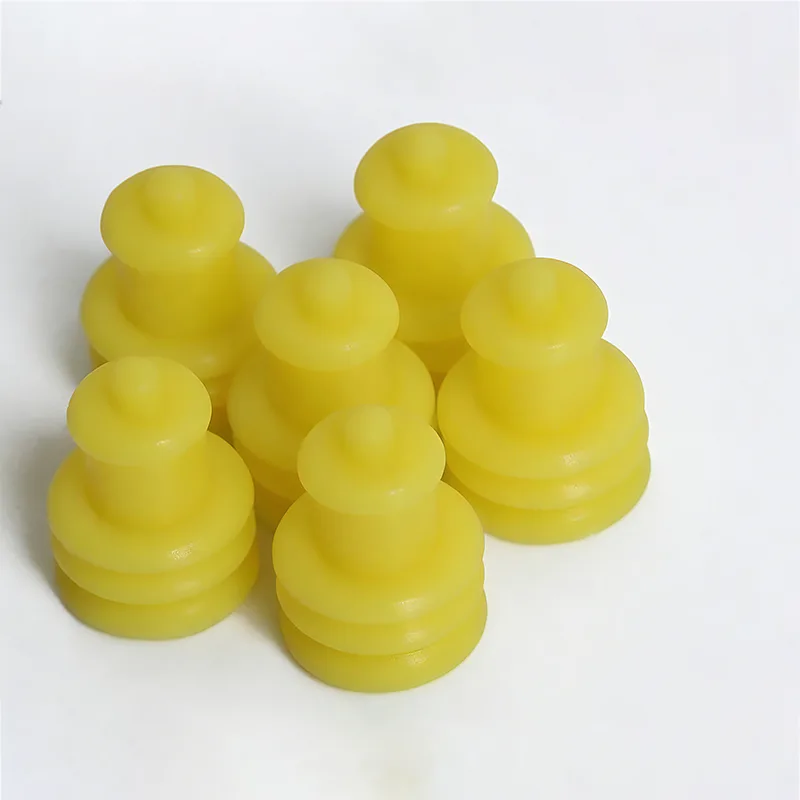

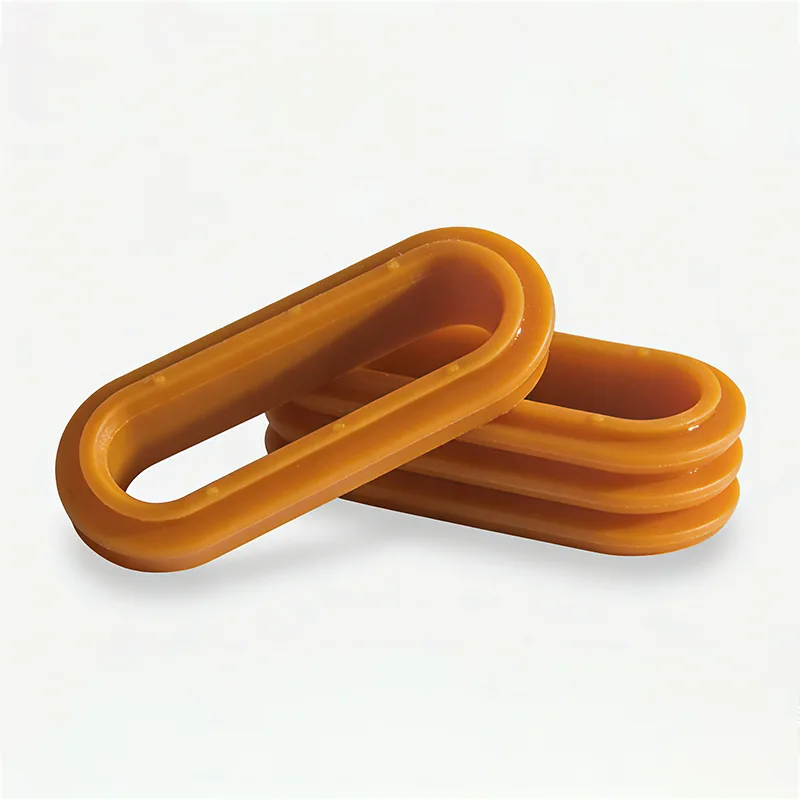

Dichtungsringe aus Silikonkautschuk für Kfz-Steckverbinder

Silikonkautschuk-Dichtringe für Kfz-Steckverbinder sind Dichtungskomponenten auf Silikonbasis, die in verschiedenen Kfz-Steckverbindern (z. B. Kabelbaumsteckverbindern, Flüssigkeitsleitungssteckverbindern und Sensorsteckverbindern) eingebaut werden. Ihre Hauptaufgabe besteht darin, Wasser, Staub, Ölverschmutzungen und korrosive Gase von außen zu isolieren und gleichzeitig interne Fluidmedien (z. B. Kühlmittel, Bremsflüssigkeit) oder Signalübertragungskomponenten vor äußeren Umwelteinflüssen zu schützen und so die Verbindungsstabilität, Dichtleistung und Lebensdauer der Steckverbinder sicherzustellen.

Diese Dichtungsringe zeichnen sich typischerweise durch eine hervorragende Beständigkeit gegenüber hohen und niedrigen Temperaturen (im Bereich von -40℃ bis 200℃), Alterungsbeständigkeit, Isolationseigenschaften und Elastizität aus. Sie sind in der Lage, sich an die komplexen Betriebsumgebungen verschiedener Automobilbereiche wie Motorraum, Fahrwerk und Fahrzeugkarosserie anzupassen und dienen als wichtige Grundkomponenten für die Wasserdichtigkeit, Staubdichtigkeit und Leckageverhinderung im Automobilbereich.

Produktparameter

Welche Anwendungsszenarien gibt es für Silikonkautschuk-Dichtringe für Kfz-Steckverbinder?

Die Anwendungsszenarien von Dichtungsringen aus Silikonkautschuk für Kfz-Steckverbinder decken verschiedene Steckverbinderteile im gesamten Fahrzeug ab. Ihr Hauptzweck besteht darin, Steckverbinder abzudichten, die wasserdicht, staubdicht und korrosionsbeständig sein müssen, und so die Stabilität der Signalübertragung oder Flüssigkeitszufuhr sicherzustellen. Spezifische Anwendungsszenarien sind wie folgt:

1. Anschlüsse im Zusammenhang mit dem Motorraum

Im Motorraum herrschen hohe Temperaturen, starke Ölverschmutzung und starke Vibrationen. Diese Dichtungsringe aus Silikonkautschuk werden hauptsächlich für Motorkabelbaumanschlüsse, Sensoranschlüsse (z. B. Sauerstoffsensoranschlüsse, Wassertemperatursensoranschlüsse, Kurbelwellenpositionssensoranschlüsse), Kraftstoffleitungsanschlüsse und Kühlsystemleitungsanschlüsse verwendet. Sie können Hochtemperatur-Ölverunreinigungen und Kühlmittel, die durch den Motorbetrieb entstehen, isolieren und gleichzeitig das Eindringen von Regenwasser und Staub verhindern, wodurch Kurzschlüsse oder schlechter Kontakt der Anschlüsse vermieden werden.

2. Anschlüsse für Fahrgestell und Fahrzeugkarosserie

Das Fahrgestell ist anfällig für Kontakt mit schlammigem Wasser und Kies, während die Fahrzeugkarosserie über verschiedene elektrische Anschlüsse verfügt. Die Silikonkautschuk-Dichtungsringe für Kfz-Steckverbinder eignen sich für Fahrgestell-Kabelbaum-Steckverbinder (z. B. ABS-Sensor-Steckverbinder, Bremssystem-Steckverbinder), Aufhängungssensor-Steckverbinder, Tür-/Fenster-Kabelbaum-Steckverbinder und Kfz-Lampen-Steckverbinder (z. B. Scheinwerfer-Steckverbinder, Rücklicht-Steckverbinder, Blinker-Steckverbinder). Sie widerstehen dem Eintauchen in schlammiges Straßenwasser und dem Abrieb durch Kiesaufprall und gewährleisten so den normalen Betrieb der elektrischen Komponenten der Fahrzeugkarosserie.

3. Steckverbinder für dreielektrische Systeme von Fahrzeugen mit neuer Energie

Dies ist ein zentrales Anwendungsszenario für Fahrzeuge mit neuer Energie. Die Silikonkautschuk-Dichtungsringe für Kfz-Steckverbinder werden an Steckverbindern für Stromversorgungsakkus, Steckverbindern für Motorsteuerungen, Steckverbindern für Ladepistolen und Steckverbindern für Hochspannungskabelbäume verwendet. Sie müssen die Anforderungen einer hohen Dichtungsleistung, einer hohen Druckbeständigkeit und einer breiten Temperaturbeständigkeit erfüllen. Sie können nicht nur verhindern, dass Feuchtigkeit von außen eindringt und Hochspannungskurzschlüsse verursacht, sondern auch das Austreten von Batteriekühlmittel verhindern und so den sicheren Betrieb der drei elektrischen Systeme gewährleisten.

4. Steckverbinder für elektronische Geräte im Fahrzeug

Die Umgebung im Fahrzeug ist relativ stabil, ein grundlegender Dichtungsschutz ist jedoch weiterhin erforderlich. Die Silikonkautschuk-Dichtungsringe werden für Steckverbinder von Unterhaltungssystemen im Fahrzeug, Steckverbinder von Klimaanlagensteuerungssystemen, Steckverbinder für Airbags und Steckverbinder für Rückfahrbildkameras verwendet. Sie können das Eindringen von Staub und Kondenswasser in den Innenraum des Fahrzeugs verhindern, die Lebensdauer elektronischer Geräte verlängern und den Ausfall wichtiger Funktionen wie Airbags und Rückfahrbilder verhindern.

Wie wählt man geeignete Silikonkautschuk-Dichtungsringe für Kfz-Steckverbinder aus?

Um geeignete Silikonkautschuk-Dichtungsringe für Kfz-Steckverbinder auszuwählen, müssen die Betriebsbedingungen des Steckverbinders, die Installationsstruktur, die Art des mittleren Kontakts und die Standards der Automobilindustrie berücksichtigt werden. Überprüfen Sie die Produkte anhand der folgenden Kernschritte und Schlüsselpunkte, um die Dichtungsleistung und Lebensdauer sicherzustellen:

Schritt 1: Betriebsbedingungsparameter anpassen

Anpassung der Temperaturbeständigkeit: Wählen Sie Materialien basierend auf dem Temperaturbereich des Installationsorts des Steckverbinders aus.

Für Hochtemperaturbereiche wie den Motorraum und die Nähe des Auspuffrohrs (Temperatur bis zu 120℃–200℃): Priorisieren Sie VMQ (hochtemperaturvulkanisiertes Silikon) oder FVMQ (fluoriertes Silikon). Diese Materialien widerstehen der Alterung bei hohen Temperaturen und neigen nicht zur Verformung oder Verhärtung.

Schritt 2: Passen Sie die Installationsstruktur des Steckverbinders an

Präzise Dimensionsanpassung: Passen Sie die Abmessungen des Dichtungsrings entsprechend dem Innendurchmesser, dem Außendurchmesser und dem Querschnittsdurchmesser der Dichtungsnut des Steckverbinders an. Die Presspassung sollte innerhalb von 8–15 % liegen. Eine unzureichende Presspassung kann keine ausreichende Vorspannung erzeugen, während eine übermäßige Presspassung zu Montageschwierigkeiten und bleibenden Verformungen bei langfristiger Kompression führen kann.

Schritt 3: Einhaltung der Standards und Zertifizierungen der Automobilindustrie

Um die Konformität im Produktionsprozess sicherzustellen, müssen die Produkte verbindliche Standards der Automobilindustrie erfüllen, beispielsweise die Systemzertifizierung IATF 16949.

Schritt 4: Überprüfen Sie die tatsächliche Dichtungsleistung

Führen Sie Stichprobentests zur IP-Einstufung durch (z. B. IP67/IP6K9K), um Hochdruckwasch- und Tauchumgebungen zu simulieren und sicherzustellen, dass keine Lecks vorhanden sind.

Führen Sie Alterungstests bei hohen und niedrigen Temperaturen durch, um zu überprüfen, ob sich die Elastizität und Dichtleistung der Dichtungsringe nach längerem Gebrauch verschlechtern.

Führen Sie Vibrationstests durch: Simulieren Sie die Vibrationsbedingungen während des Fahrzeugbetriebs, um sicherzustellen, dass die Dichtringe nicht abfallen oder versagen.
