Welche internationalen Standards gelten für X-Ringe? Eine detaillierte Erklärung gängiger dimensionaler Standardsysteme

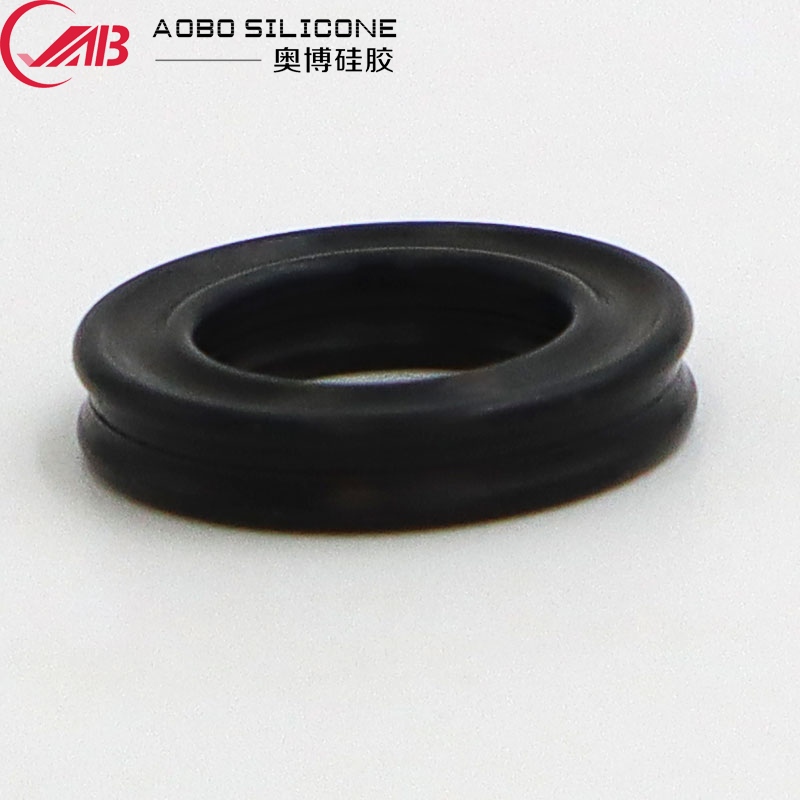

In dynamischen Dichtungsszenarien wie hydraulischen und pneumatischen Systemen, Baumaschinen und Werkzeugmaschinenausrüstung,X-Ringe(auch Quad-Ringe genannt) ersetzen in der Praxis nach und nach herkömmliche O-Ringe, dank der Vorteile ihrer Vier-Lippen-Struktur: geringe Reibung, Rollwiderstand und stabile Dichtleistung. Im Auswahlprozess ist die Klärung des entsprechenden Maßnormsystems eine Grundvoraussetzung, um Dichtungsverträglichkeit und langfristige Zuverlässigkeit zu gewährleisten.

Derzeit gibt es in China keinen unabhängigen nationalen Standard speziell für X-Ringe. In der Branche ist es üblich, sich auf das Maßsystem gemäß GB/T 3452.1 zu beziehenHydraulikflüssigkeitstechnik – O-Ringe – Teil 1: Maßreihen und Toleranzen, und nehmen Sie Anpassungen in Kombination mit den strukturellen Designspezifikationen für hin- und hergehende Dichtungen der Serie GB/T 10708 vor. Da X-Ringe einen kreuzförmigen Querschnitt aufweisen, sind ihre Kernabmessungen einschließlich Innendurchmesser und Querschnittsdurchmesser mit O-Ringen gleicher Spezifikation austauschbar. Lediglich Parameter wie Verdichtungsverhältnis und Rillenbreite im Rillendesign müssen basierend auf den Eigenschaften der Vierlippenstruktur separat angepasst werden.

Das weltweit am weitesten verbreitete System ist der US-Standard AS568A. Die X-Ring-Abmessungen der meisten Dichtungshersteller stimmen genau mit der O-Ring-Abmessungsfolge dieser Norm überein und ermöglichen eine Produktauswahl direkt über AS568-Spezifikationscodes. Darüber hinaus wird die internationale metrische Norm ISO 3601 auch von großen globalen Herstellern übernommen, sodass sie für die Abstimmung von Exportgeräten und europäischen Hydrauliksystemen geeignet ist. Für die Unterstützung japanischer Geräte wird meist auf Abmessungen verwiesen, die der Norm JIS B2401 entsprechen.

Durch ein klares Verständnis der Systemunterschiede zwischen den X-Ring-Standards können Fehlanpassungen bei der Auswahl wirksam vermieden und die markenübergreifende Austauschbarkeit von Dichtungen erheblich verbessert werden. Die wesentlichen Unterschiede zwischen verschiedenen Normen liegen in Maßeinheiten, Toleranzklassen und Spezifikationsreihenfolgen. Die US-Norm verwendet Zoll als Grundeinheit, während ISO und chinesische nationale Normen metrische Millimeter verwenden. Bei der Auswahl sollte auf die Einheitenumrechnung geachtet werden, um Dichtungsfehler aufgrund von Maßabweichungen zu vermeiden. Die angemessene Anpassung der X-Ring-Standards an die tatsächlichen Arbeitsbedingungen ist der Schlüssel zur Reduzierung der Wartungskosten der Ausrüstung und zur Verlängerung der Lebensdauer der Dichtungen.

Wenn Sie eine vollständige Maßvergleichstabelle für relevante Normen, Nutkonstruktionsparameter oder maßgeschneiderte Auswahlberatung für hydraulische Hubbedingungen benötigen, kontaktieren Sie uns für professionellen technischen Support. Wir bieten maßgeschneiderte, vollständige Dichtungslösungen basierend auf Ihren Anforderungen.
