Warum bieten X-Ringe eine bessere Dichtleistung als O-Ringe?

Bei der Auswahl industrieller DichtungskomponentenO-Ringesind die am weitesten verbreiteten Grunddichtungselemente. Sie zeichnen sich durch eine einfache Struktur und niedrige Kosten aus und eignen sich für die meisten leichten Anwendungen. In Szenarien mit Hin- und Herbewegungen unter hohem Druck und großen Druckschwankungen bieten X-Ringe jedoch eine deutlich bessere Dichtungsstabilität und Haltbarkeit, was eine häufige Frage vieler Ingenieure und Beschaffungsfachleute ist.

Vergleichsdimension	X-Ring	O-Ring
Querschnittsstruktur	Kreuzförmiger Querschnitt mit 4 Dichtlippen	Kreisförmiger Querschnitt mit einer einzigen Dichtfläche
Erstversiegelungsfähigkeit	Bietet zuverlässige Abdichtung bei niedrigem Druck und erfordert nur eine geringe Vorkomprimierung	Schwache Dichtleistung bei niedrigem Druck; Zur Sicherstellung der Oberflächenpassung ist eine große Vorkompression erforderlich
Hohe Druckanpassungsfähigkeit	Verfügt über einen druckselbstverstärkenden Effekt – je höher der Druck, desto dichter die Dichtung	Unter hohem Druck wird der Querschnitt leicht in den Nutspalt hineingedrückt, was zu Scherschäden führt
Torsionswiderstand	Symmetrischer Aufbau mit gleichmäßiger Spannungsverteilung; neigt nicht zum Verdrehen während der Hin- und Herbewegung	Kreisförmige Querschnitte sind anfällig für Torsion und Fehlausrichtung, was den Verschleiß beschleunigt
Betriebsreibungswiderstand	Mehrere Lippen verteilen den Kontaktdruck, was zu einem geringeren und stabileren Reibungswiderstand führt	Der vollflächige Kontakt erzeugt beim Pendelbetrieb eine hohe Reibung und einen hohen Widerstand

Was das Dichtungsprinzip betrifft, haben O-Ringe einen kreisförmigen Querschnitt und liegen aufgrund der durch die Querschnittskompression erzeugten Elastizität an den Dichtflächen an. Unter Niederdruckbedingungen führt ein unzureichender Anpressdruck häufig zu Mikroleckagen. In Hochdruckumgebungen wird der Querschnitt leicht in den Nutspalt hineingedrückt, was zu Verdrehungen und Scherschäden führt. Während der Hin- und Herbewegung verschleißen sie schnell und ihre Dichtleistung lässt im Laufe der Lebensdauer schnell nach.

Vergleichsdimension	X-Ring	O-Ring
Empfohlener Arbeitsdruck	Hin- und Herbewegungsbedingungen bei mittlerem bis hohem Druck (0–40 MPa)	Statische Abdichtung bei niedrigem Druck / leichte Last bei niedriger Geschwindigkeit (0–10 MPa)
Anwendbare Bewegungsarten	Hin- und Herbewegung, oszillierende Bewegung, Kurzhubrotation	Statische Abdichtung, langsame Hin- und Herbewegung mit kurzem Hub
Durchschnittliche Lebensdauer	Ungefähr das 1,5- bis 2-fache von O-Ringen unter identischen Arbeitsbedingungen	Schneller Verschleiß und kurze Lebensdauer unter herkömmlichen Hubbedingungen
Wartungs- und Austauschhäufigkeit	Langer Austauschzyklus mit weniger Geräteausfallzeiten	Häufiger Austausch, was zu hohen Kosten für Geräteausfallzeiten führt
Vollständige Lebenszykluskosten	Etwas höherer Kaufpreis pro Einheit, aber insgesamt geringere Betriebs- und Wartungskosten	Niedrige Stückkosten, aber hohe Gesamtkosten aufgrund des häufigen Austauschs

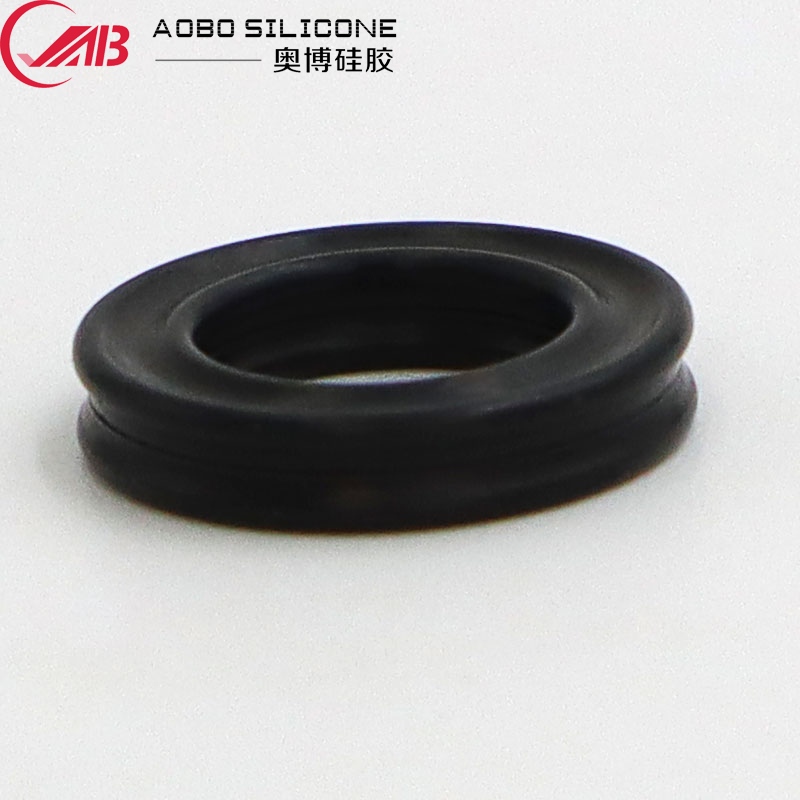

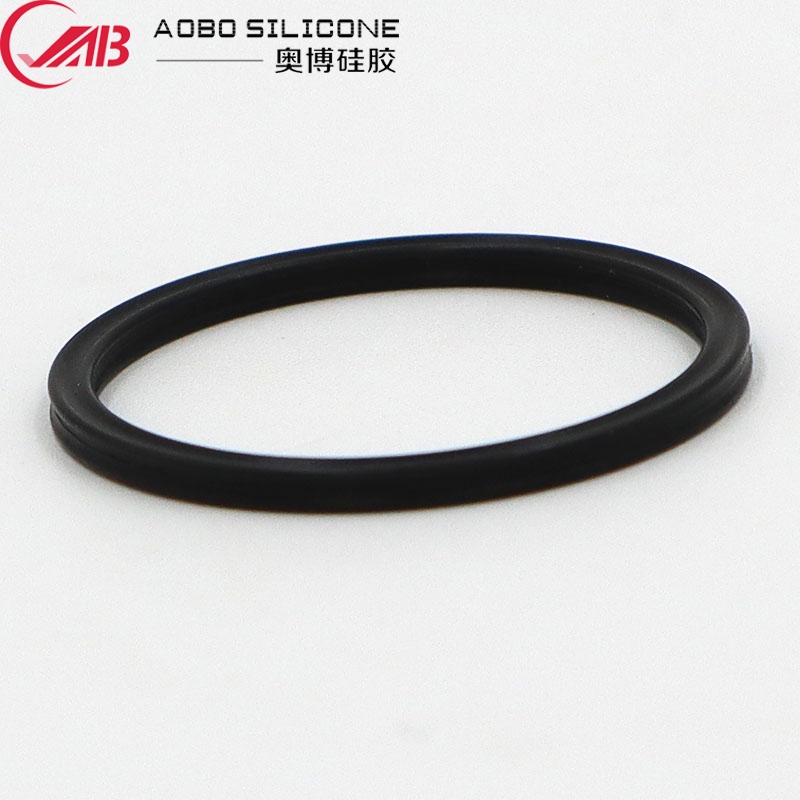

Das einzigartige kreuzförmige Querschnittsdesign ist der Kern der überlegenen Leistung dieses Dichtungselements. Die Vier-Dichtlippen-Struktur der X-Ringe ermöglicht eine gleichmäßigere Druckverteilung über die Kontaktfläche und sorgt so für eine zuverlässige Anfangsdichtung auch bei niedrigem Druck ohne übermäßige Vorkompression, während gleichzeitig der Reibungswiderstand beim Anfahren der Anlage und der Betriebsstromverbrauch reduziert werden.

Mit steigendem Betriebsdruck wirkt der Flüssigkeitsdruck auf die Dichtlippen, drückt sie fester gegen die Innenwand der Nut und erzeugt einen selbstverstärkenden Dichteffekt – je höher der Druck, desto fester der Lippenkontakt und desto besser die Dichtleistung. Durch den symmetrischen Querschnittsaufbau wird zudem die Gefahr einer Verdrehung bei der Montage deutlich reduziert. Durch die gleichmäßige Spannungsverteilung bei der Hin- und Herbewegung und den gleichmäßigen Verschleiß übertrifft ihre Lebensdauer die von Standard-O-Ringen deutlich.

Für Geräte, die langfristig unter Hochdruckbedingungen betrieben werden, sind X-Ringe eine kostengünstigere Dichtungslösung, die Leckageausfälle effektiv reduziert und die Betriebs-, Wartungs- und Komponentenaustauschkosten der Geräte senkt.

Als Direkthersteller mit 23 Jahren Erfahrung in der Herstellung von Silikonprodukten ist Aobo auf die Herstellung von Silikondichtringen aller Spezifikationen spezialisiert. Wir bieten ein umfassendes Sortiment an Qualitäten an, darunter Produkte in Lebensmittel-, Medizin- und Industriequalität. Alle Artikel werden in einer staubfreien Werkstatt der Klasse 100.000 hergestellt, wobei die Entwicklung kundenspezifischer Formen möglich ist und die Maßtoleranz auf ±0,05 mm kontrolliert wird.

Klicken Sie auf den Link unten, um Produktdetails anzuzeigen. Zum Testen werden kostenlose Muster zur Verfügung gestellt; Wir unterstützen Kleinserien-Prototyping und kundenspezifische Aufträge für den Außenhandel.

---
